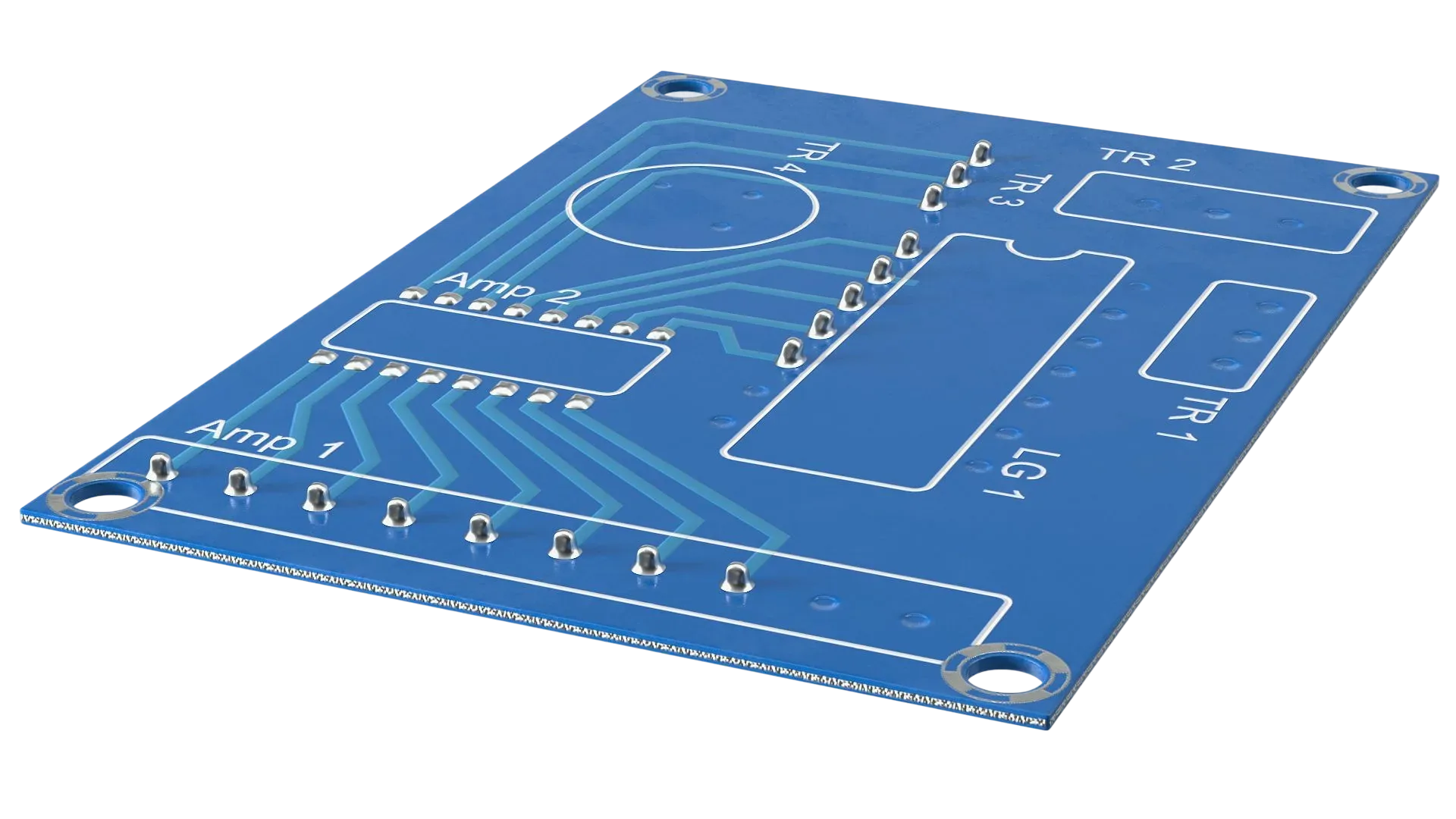

Трассировка
печатных плат: «дорожная
сеть» вашего устройства
Если принципиальная схема — это «мозг» устройства, то трассировка печатной платы (PCB Layout Design) — это создание его физической нервной системы. На этом этапе абстрактные электрические соединения превращаются в реальные медные проводники (дорожки), которые связывают все компоненты в единое целое.
/ Услуги
                                                            Трассировка — Это сложная инженерная задача, от качества решения которой напрямую зависят производительность, надежность, электромагнитная совместимость (EMC) и, в конечном счете, себестоимость вашего продукта.
ЗАКАЗАТЬ УСЛУГУ
Мы подходим к трассировке как к комплексному процессу, где каждый шаг выверен и основан на лучших мировых практиках и стандартах.
02
Наш процесс трассировки: от схемы к производственным файлам
ЭТАП 1
Размещение компонентов (Component Placement)
Это фундамент будущей трассировки. Правильное расположение компонентов может упростить разводку на 50% и заранее решить множество проблем.
● Функциональное группирование: Компоненты, относящиеся к одному функциональному узлу (например, цепи питания, процессорный блок), располагаются рядом.
● Оптимизация путей прохождения сигналов: Компоненты размещаются так, чтобы минимизировать длину критически важных высокоскоростных цепей.
● Тепловой менеджмент: Греющиеся элементы (процессоры, силовые транзисторы) размещаются с учетом отвода тепла, вдали от термочувствительных компонентов.
ЭТАП 2
Проектирование стека слоев (Layer Stack-up)
Структура слоев платы — ключевой инструмент для обеспечения целостности сигналов и питания. Мы тщательно проектируем стек, определяя количество и назначение каждого слоя.
ЭТАП 3
Трассировка проводников
(Trace Routing)
На этом этапе мы физически прокладываем «дорожки», соединяющие компоненты, руководствуясь строгими правилами:
● Ширина проводников: Рассчитывается исходя из протекающего тока, чтобы избежать перегрева.
● Контроль импеданса: Для высокоскоростных линий (USB, Ethernet, DDR) ширина дорожек и их расстояние до опорных слоев земли/питания строго контролируются для поддержания волнового сопротивления.
● Минимизация перекрестных помех (Crosstalk): Соблюдаются достаточные зазоры между параллельными проводниками.
● Дифференциальные пары: Проводники для дифференциальных сигналов ведутся параллельно, на одинаковом расстоянии и имеют одинаковую длину для обеспечения помехозащищенности.
● Избегание острых углов: Вместо углов в 90° используются углы в 45° или скругления для предотвращения отражения сигнала.
ЭТАП 4
Проверка на технологичность
(DFM/DFA)
На финальном этапе мы проводим полный DFM (Design for Manufacturing) и DFA (Design for Assembly) анализ. Это гарантирует, что плата может быть не только изготовлена, но и легко смонтирована, что снижает стоимость и повышает надежность. Мы проверяем сотни параметров: от минимальных зазоров до расположения компонентов относительно края платы.
По прогнозам, к 2027 году объем производства печатных плат в России вырастет почти на 120%. В этих условиях конкурентоспособность продукта во многом определяется качеством его проектирования.Профессиональная трассировка печатной платы решает несколько ключевых задач:
01
Трассировка — критически важный этап
Thermal Management
Тепловой менеджмент
Эффективно отводит тепло от греющихся элементов, продлевая срок их службы
Design for Manufacturing, DFM
Технологичность
Гарантирует, что спроектированная плата может быть произведена на реальном оборудовании с минимальным процентом брака.
Signal Integrity
целостность сигналов
Гарантирует, что высокочастотные сигналы дойдут от передатчика к приемнику без искажений.
Power Integrity
Целостность питания
Обеспечивает стабильное и чистое питание для всех компонентов, предотвращая сбои.
EMC
Электромагнитная совместимость
Минимизирует излучение электромагнитных помех и обеспечивает устойчивость устройства к внешним помехам.
Вся наша работа по проектированию и трассировке печатных плат ведется в строгом соответствии с международными стандартами IPC (Association Connecting Electronics Industries). Это гарантирует предсказуемость, качество и совместимость с производственными процессами по всему миру.
Мы проектируем платы в соответствии с требуемым классом надежности IPC:
03
Соответствие стандартам IPC
IPC-2221
Общий стандарт проектирования печатных плат, определяющий базовые правила по зазорам, ширине проводников и другим параметрам.
IPC-7351B
Стандарт, регламентирующий размеры и форму контактных площадок для монтажа компонентов.
IPC-A-600
Стандарт критериев приемки готовых печатных плат, который определяет, что является дефектом, а что — допустимым отклонением.
Результатом нашей работы является полный комплект производственных файлов, готовых для отправки на любой завод по производству печатных плат.
04
Что вы получаете в итоге?
Послойное «рентгеновское» изображение вашей платы. Стандарт де-факто в индустрии.
Карта сверловки, указывающая расположение и диаметр всех отверстий.
Интеллектуальный формат, содержащий всю информацию о плате в одном файле, что минимизирует риск ошибок.
NC Drill-файл
Gerber-файлы
ODB++ (опционально)
Полный пакет включает:
01
Gerber-файлы (формат RS-274X) для каждого слоя (медь, паяльная маска, шелкография)
02
Файлы сверловки (NC Drill)
03
Сборочный чертеж с указанием расположения всех компонентов
04
Файл Pick and Place для автоматизированного монтажа
05
Спецификация (BOM - Bill of Materials)
06
3D-модель платы для проверки интеграции с корпусом

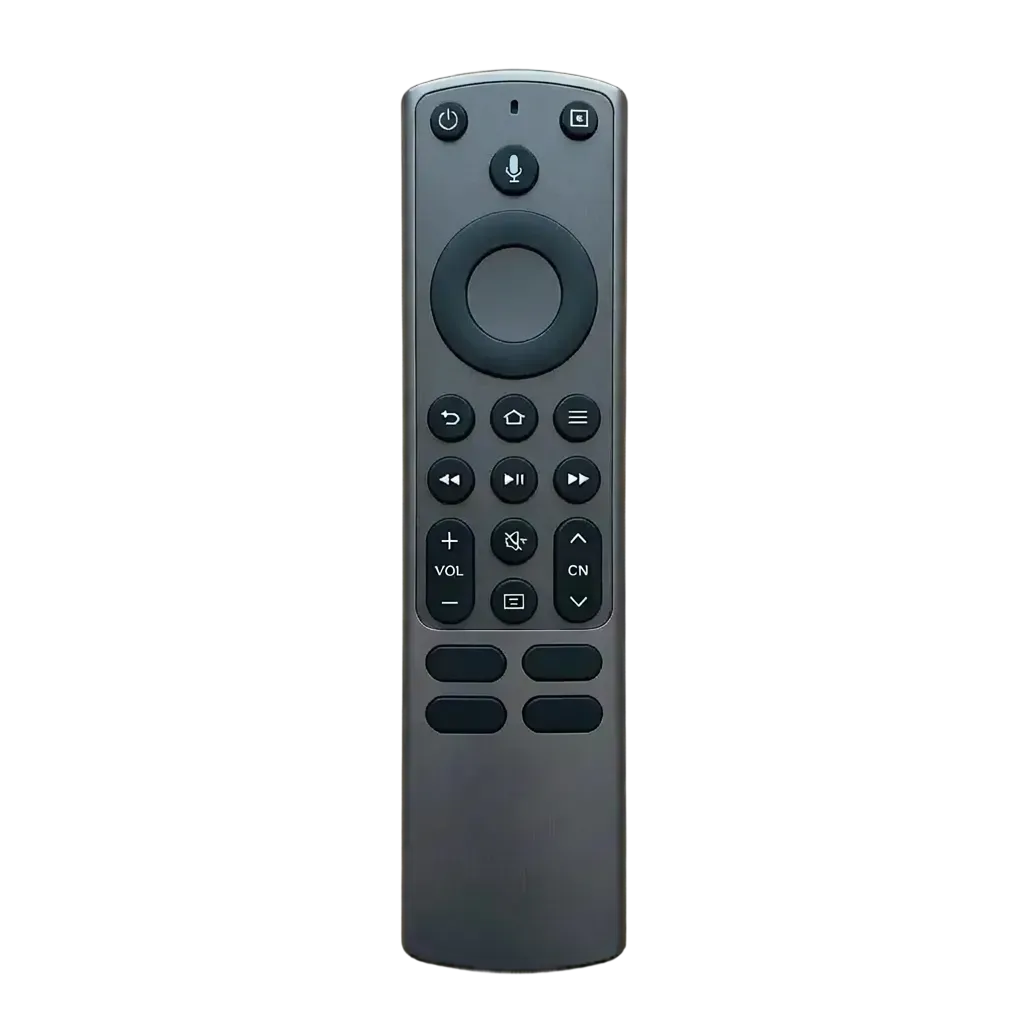

Бытовая электроника
IPC Class 1
Промышленная электроника
IPC Class 2
Ответственные применения. Безотказная работа в критических условиях.
IPC Class 3
